  • #17223921
    Spacejam
    Deelnemer
      Lid sinds:
      21 November 2006

      Ik wil mijn trekhaak gaan aansluiten op mijn auto (astra h) en heb hiervoor een orginele kabelset van opel met een losse jaeger connector ipv de west connector.b

      In de kabelboom heb ik de volgende kabels zitten:
      3x bruin wit (zal wel massa zijn. deze komen ook niet in de connector naar de rec uit)
      1x rood
      1x geel (komt ook niet in de connector van de rec maar hangt los, dus deze zou wel naar de accu moeten voor constante stroom)
      1x blauw/zwart
      1x groen/zwart
      1x geel/zwart
      1x grijs/zwart
      1x grijs/rood
      1x wit/zwart (witte streep dikker dan zwart)
      1x wit/zwart (zwarte streep dikker dan wit)

      verder heb ik het volgende schema gevonden voor een jaeger connector:

      Kan iemand voor mij de kleuren van opel koppelen aan de juiste pinnen op de jeager connector? Er zitten ook maar 12 kabeltjes in de kabelset, welke pin wordt dan niet aangesloten?

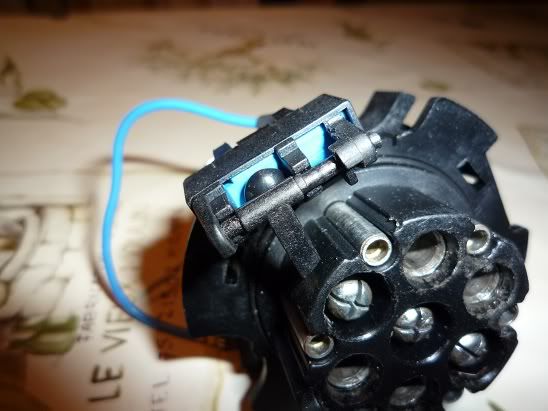

      De west connector die bij de kabelset zat heeft een soort van blauw schakelaartje aan de zijkant zitten met 3 pinnetjes eraan, weet iemand waar die voor is:

      #17703925
      Spacejam
      Deelnemer
        Lid sinds:
        21 November 2006

        uit tis heb ik nu het volgend kunnen halen:

        1 – zwart/wit
        2 – zwart/blauw
        3 – bruin/wit
        4 – zwart/groen
        5 – grijs/rood
        6 – zwart/geel
        7 – grijs/zwart
        8 – wit/zwart
        9 – rood
        10 – geel
        11 – bruin/wit
        12 – niets
        13 – bruin/wit

        Weet iemand of dit klopt?
        Hier heb ik ook nog een vraag over pin 1 en 8
        Bij pin 1 staat er wit/zwarte en bij pin 8 zwart/wit.

        In de kabel heb ik 1x dik-wit/dun-zwart en 1x dun-wit/dik-zwart zitten. Welke hoort bij welke?

        #17703926
        chopperbob
        Deelnemer
          Lid sinds:
          2 April 2008

          schakelaar zal er wel voor zijn dat als je er een stekker in hebt dat je mistlampen niet aan gaan op de auto, of hij is voor de parkeer sensors, die dan niet meer piepen,

          ik heb een station met park control en trekhaak, die doen het dus niet als je er een stekker in doet en de mistlampen van de auto gaan ook niet meer branden achter

          ik heb ook 2 losse draden met zekeringen bij de accu leggen van de trekhaak

          mvgr

          Marcel

          #17703927
          Spacejam
          Deelnemer
            Lid sinds:
            21 November 2006

            er zit verder niks voor in de kabelboom voor de trekhaak (ik heb overigens ook geen parkeersensoren). Zal dat dan in de kabelboom van de parkeersensoren zitten ofzo?

            #17703928
            chopperbob
            Deelnemer
              Lid sinds:
              2 April 2008

              ik heb geen idee, heb de trekhaak laten monteren toen ik hem kocht en laten programmeren , dus ik kan je er niet verder mee helpen ,kan evt een keer kijken hoe het bij mij zit.
              wat ik heb begrepen is dat het allemaal plug en play was behalve de 2 draden naar de accu toe.

              rest zit met stekkers in de linker achterpaneel.

              mvgr

              Marcel

              #17703929
              Spacejam
              Deelnemer
                Lid sinds:
                21 November 2006

                ja die kant is een eitje :), maar het gaat om de andere kant :) die van de connector want dat is los van elkaar.

                #17703930
                corsaagsi
                Deelnemer
                  Lid sinds:
                  30 June 2004

                  Heb je er geen aansluitschema bij gekregen? Ik had die er wel toen ik de trekhaak bij m’n ouders heb gemonteerd.. Was wel ff een gepuzzel vond ik en echt mooi werkt het niet.

                  #17703931
                  Spacejam
                  Deelnemer
                    Lid sinds:
                    21 November 2006

                    2e handse trekhaak, het is er eentje die normaal vanaf de fabriek wordt geplaatst (orgineel gm).

                    #17703932
                    Spacejam
                    Deelnemer
                      Lid sinds:
                      21 November 2006

                      de kabelset werkt nu, dit is het correcte schema:

                      1 – dik-zwart/dun-wit
                      2 – zwart/blauw
                      3 – bruin/wit
                      4 – zwart/groen
                      5 – grijs/rood
                      6 – zwart/geel
                      7 – grijs/zwart
                      8 – dik-wit/dun-zwart
                      9 – rood
                      10 – geel
                      11 – bruin/wit
                      12 – niets
                      13 – bruin/wit

                      Bij de jeager stekker die ik heb gehaald zit de extra schakelaar verwerkt in de socket en is die doorverbonden met pin 2, het mistachterlicht van de auto wordt nu gewoon netjes uitgeschakeld met de kar erachter dus dat zou wel kloppen.

                      maar ik heb nu niets laten programmeren en toch werkt alle verlichting gewoon (incl het lampje in het dashboard). Enkel de checkcontrol voor de aanhangwagen werkt niet of moet dat wel in geprogrammeerd worden (zoja, in welke module?).
